【ウィザースホーム】配線立ち会い

こんにちは、ひまです🐥

配線立ち会いに行ってきました！

事前準備（図面復習、チェックリスト作成等）をして臨みました🔥

　▽事前準備の記事はこちら

配線立ち会いとは？

電気配線工事完了後、現場でコンセントやスイッチ、照明等が図面通りに設置されているかを確認する工程です。

この機会を逃すと、修正が困難または高額になります。

配線立ち会いのタイミング（工事のどの段階？）

壁が塞がれる前（断熱材施工前）に行います。

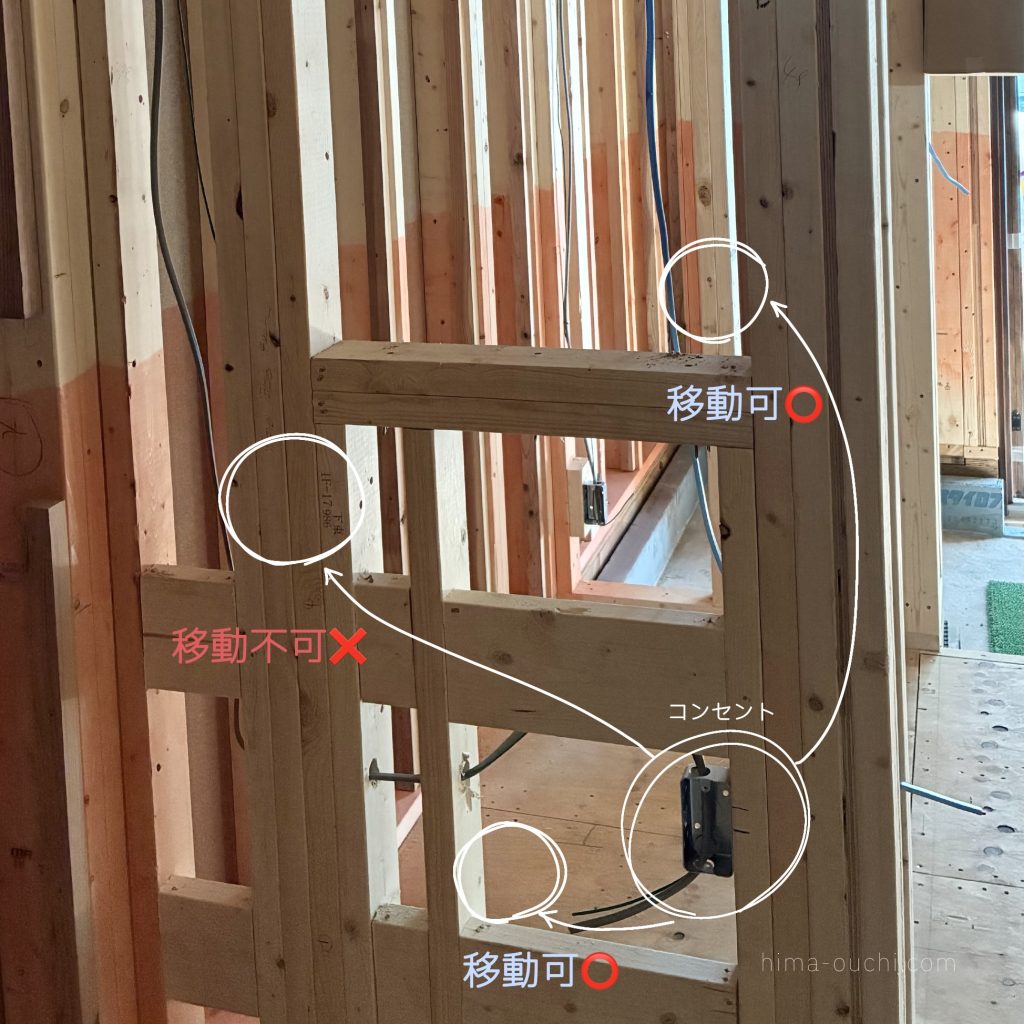

軽微な位置変更はできる

我が家の新築工事の際は、柱間の移動（45㎝間隔）程度は可能とのことでした。

当日の流れ

メンバー

• 現場監督さん
• 施主（自分たち）

配線立ち会いでは、営業さんや設計士さんの同席はありませんでした。

実際の進み方

現場監督さんから説明を受けながら一箇所ずつ見ていきました。

かかった時間は約2時間。

確認項目は以下の通り。電気配線に加えてサッシも確認しました。

電気配線のチェックポイント

1：図面通りに設置されているか

我が家の場合、図面と違うところが2か所ありました。

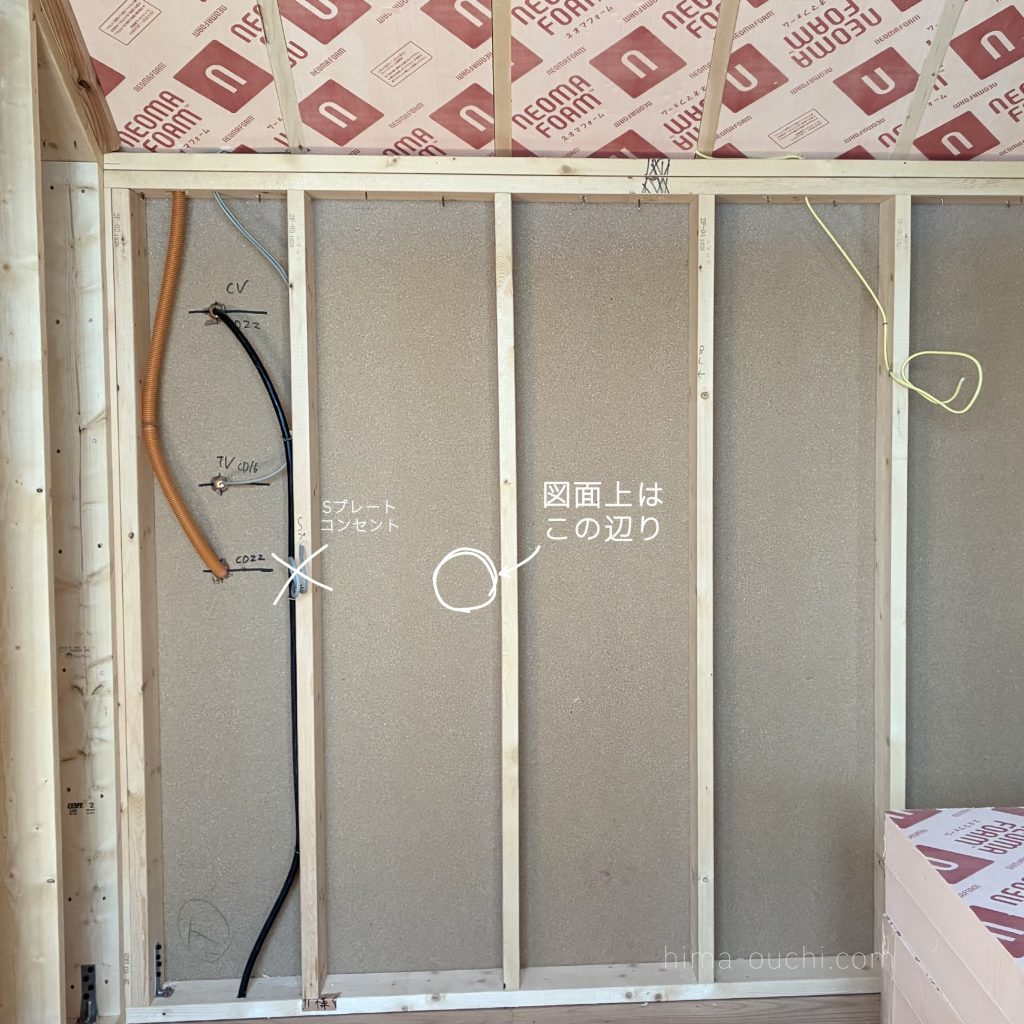

①左右の位置ずれ

図面より左寄りに設置されていました。

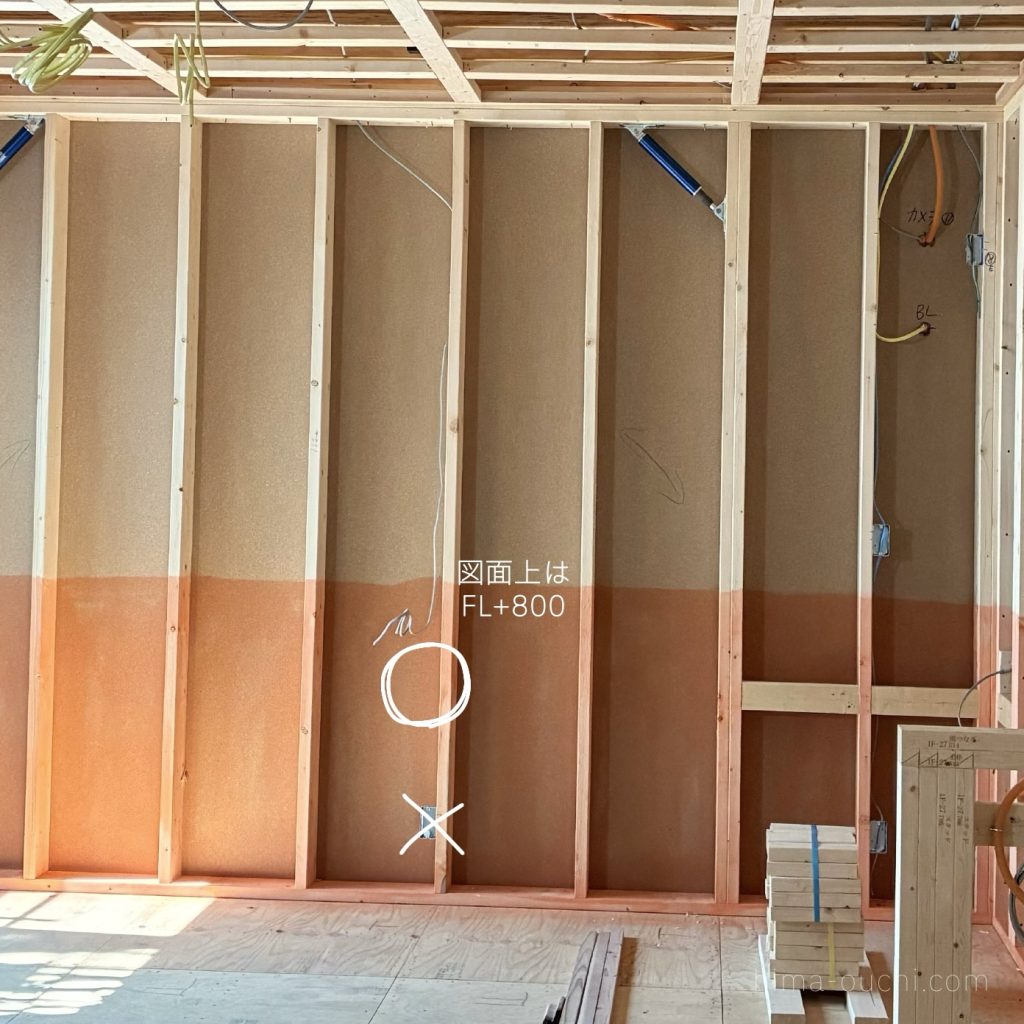

②高さのずれ、コンセントの種類の相違

図面はFL+800ですが、実際はコンセントの標準仕様（FL+250）で設置されていました。

また、Sプレート※のはずが、標準サイズのコンセントが設置されていました。
（※Sプレート：Panasonicの商品。横並びでスリムなデザインのスイッチ・コンセントプレート）

2：図面通りでいいのか

図面通りにすると設備と干渉するところが2か所あったので、位置変更をお願いしました。

2か所とも、配線立ち会いの事前準備時に気づきました。

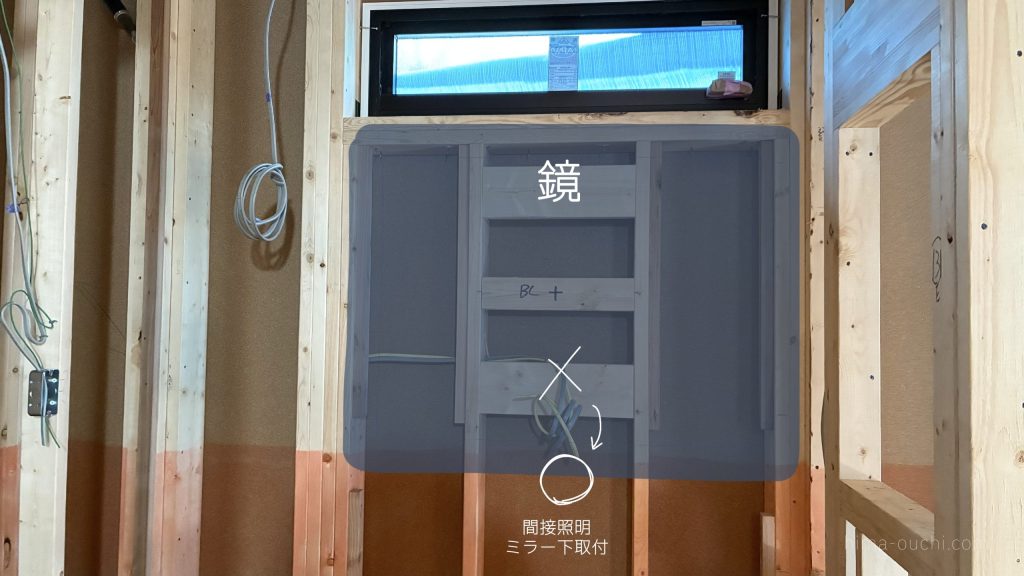

①間接照明と鏡

ミラー下に間接照明を取り付ける計画でしたが、電気図面では上寄りで記載されており、現場もこの通りになっていました。

（もしかしたら、間接照明の場合はあえて取付位置をずらしているのかも…？）

現場監督さんと相談して、ミラー下に配線が来るよう位置変更することになりました。

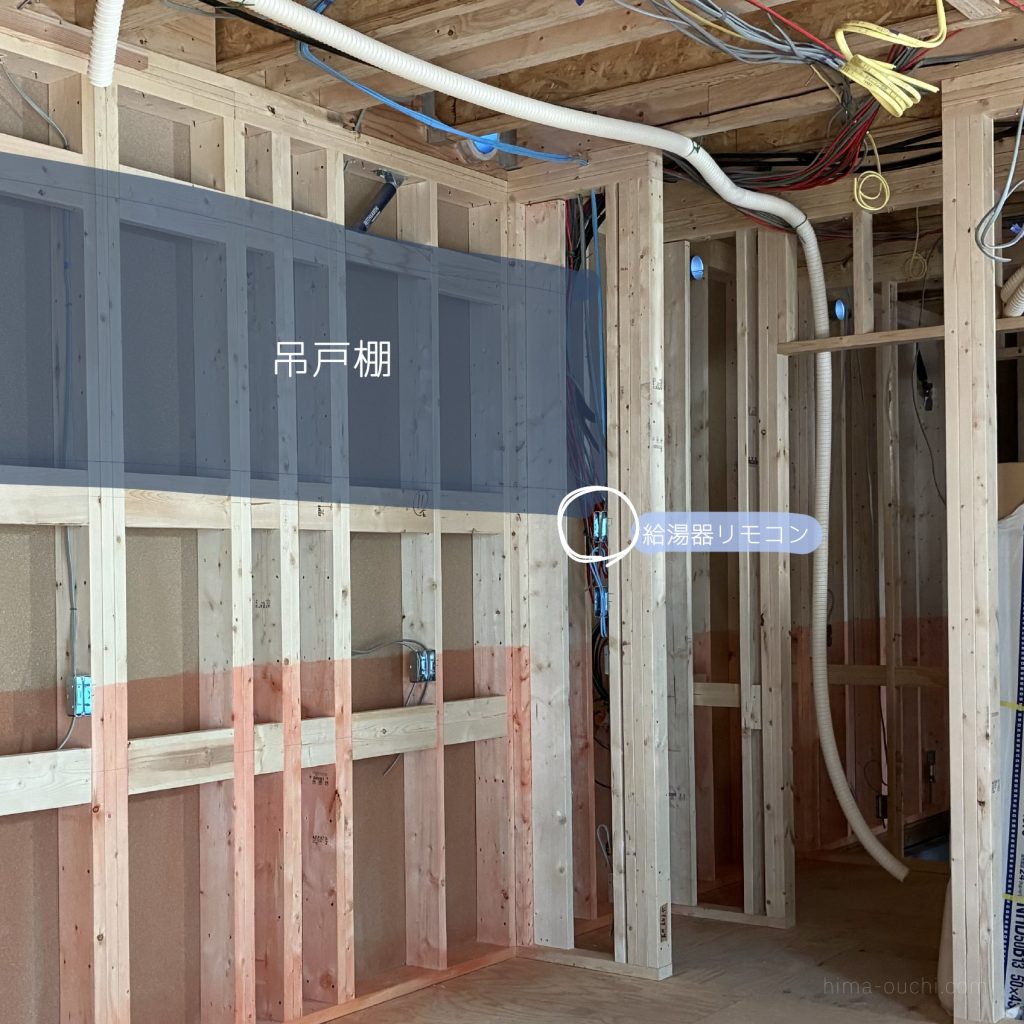

②給湯器リモコンとキッチン吊戸棚

カップボードと吊戸棚の間に給湯器リモコンを設置予定でしたが、電気図面通りにすると吊戸棚と給湯器リモコンが干渉します。

給湯器リモコンは、吊戸棚の右隣にあるパントリー側に移動することになりました。

我が家の変更点

今回の立ち会いで位置訂正・変更してもらったものはこちら。

（多）

電気配線以外にも気になっていたところの変更もお願いしました。

受諾してくださってありがたい…(´;ω;`)

おわりっ
